本机结构形式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，为液压传动；两下辊为主传动，作旋转运动，通过减速机的输出齿轮与下辊啮合，为卷制板材提供扭矩。本机床结构紧凑，操作维修方便。

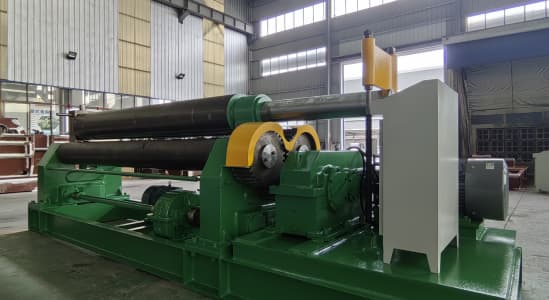

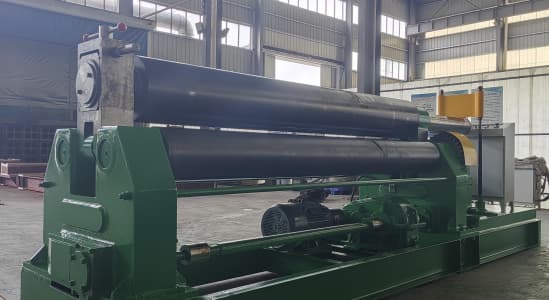

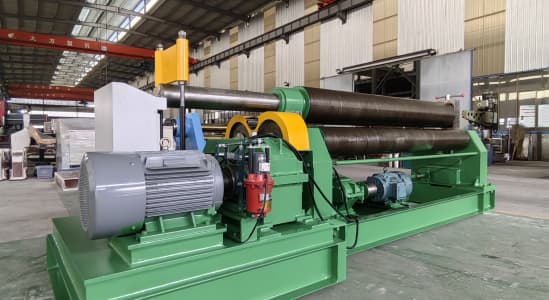

照片实拍
|
|
 |
性能特点
本三辊卷板机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿啮合，为卷制板材提供扭矩。
本三辊卷板机的缺陷是需借助其它设备实现预弯。
本设备可卷板厚1mm-40mm,板宽8000mm的板料。
技术参数
规格型号 | 单位 | W11-20×2000 |
型式 | 机械对称 | |
最大板幅 | mm | 2000 |
辊子工作长度 | mm | 2050 |
最大板厚 | mm | 20 |
板材屈服极限 | Mpa | 245 |
上辊直径 | mm | Φ280 |
下辊直径 | mm | Φ240 |
两下辊中心距 | mm | 360 |
满载最小直径 | mm | T20×B2000×Φmin750mm |
卷板速度 | m/min | 约4 |
主电机功率 | KW | 11 |
副电机功率 | KW | 7.5 |
减速机 | 圆柱体硬齿面 | |
